自転車用の工具♪ (SST for bicycles)

今回は自転車、特にスポーツ車をイジるのに必要な工具のご紹介♪

H内がチャリいじりに使用しているツールはコチラ(・д・)↓↓↓ (右上のバナナは違います(汗。。))





①まずは必需品の六角レンチとドライバー☆
これが無ければ、スポーツチャリは何処もいじれないと言っても過言ではない代物!!!
(アーレンキーまたはヘックスレンチとも言う。コレ持ってない人は、早速今週ホームセンター見に行ってきて☆)


②お次はニッパーとラジオペンチ、そしてワイヤーカッター(何故か2本)☆
ブレーキケーブル、シフトワイヤーの調整には必須です!!
(ニッパやワイヤカッターは使っているうちに歯が駄目になるので、1本/5年くらいのペースで交換してます。)


③そして定番のレンチ類☆
今となってはロードレーサーではまず使いませんが、その昔(何年前だ?)場所によってはこれらのレンチが必要の時代があったのです・・・・・(世代の違いだねぇ~・・・(ノ_-;)トホホ☆)
ちなみに右側の青いハンドルのヤツは、15mm幅(自転車専用)のスパナで、ペダルの交換の時に使う物でやんす。(ホームセンターなどの市販スパナは、通常14mmの次は17mmなので要注意!!)


④ココからは小物です☆
上の2個は、スポークのテンション調整に使用するスポークレンチ、右下はパイプカッター(ハンドル幅調整など)左下はエアゲージ(タイヤの空気圧測定)です!
(この辺は必要に応じて、って感じですかね。。)

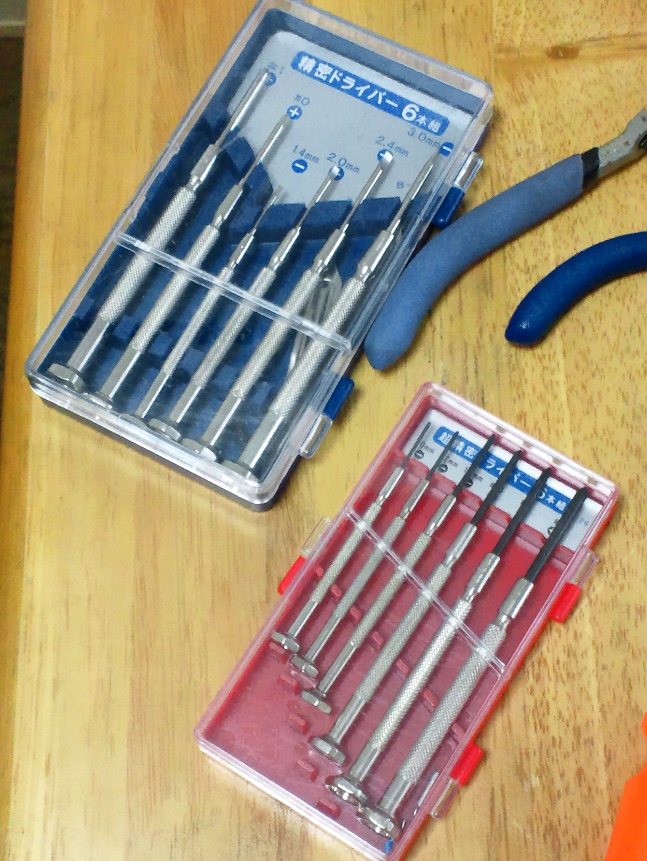

⑤コチラは精密ドライバー☆
特に自転車用って訳ではないのですが、自転車のアクセサリ部品(スピードメーターやライト類、シフターなど)の分解時に必要になってきます♪


⑥そしてココからは若干マニアックな領域・・・SST-Special Setting Toolセットです☆(別名シマノ専用ツール(コレも略すと'SST' (゚д゚;)!?))
ホームセンターなど市販の工具では分解できない部位、特にシマノ製品は専用工具の設定が多く、これらが無いと分解できない部位が多々あります。


⑦これは③でも紹介したペダル交換用のスパナ(15mmペダルレンチとも言う)☆


⑧続いてスプロケットレンチ☆(スプロケット外し、またはフリーホイール・チューナーとも言うらしい・・・☆)
リアホイールからスプロケットを取り外す際、スプロケット本体を固定するのに使用します。


⑨お次はスプロケットインナー固定工具☆(シマノ品番:TL-LR15相当)
コチラはスプロケット交換時に、リアホイールのフリーホイールを固定するのに使用します。


⑩そしてコレはシマノの最近のクランク(いわゆるHollowTech2やBB30タイプ)の左クランクのキャップを締めるためのれっきとした工具です☆
(なんかの部品のあまりと間違えて、うっかり捨ててしまいそう・・・(-_-;))


⑪コチラはシマノのクランクアダプター取り付け工具(TL-FC32)です☆
これまたHollowTech2専用の工具なんですが、フレームにBBシェルを取り付ける際に必要になります。


⑫ココからは若干懐かしいと思う方も居るハズ・・・「クランク抜き工具」でっす☆
(と言っても、先代ホローテックタイプや通常のスクエアタイプのクランクには、今でも使用します。)


⑬コレは、先代ホローテックタイプや通常のスクエアタイプのBBシェルをフレームに固定or取り外す工具です☆
結構なトルクで締め上げるため、①の写真上段のトルクレンチと併用しています。


⑭最後になってしまいましたが、コチラはチェーンカッター☆
上がSSTツールセットに入っていたもので、下がシマノ純正。 ツールセットの方はチェーン幅に合わせて受け面高さを調整できるアジャスト機構付きなので、結構重宝してます♪


⑮ここまでは工具の紹介ばかりでしたが、正しい工具の使い方も知らなくてはいけません。
という訳で、(チョッと古いですが)シマノのメンテナンスマニュアルも完備しておりマッス(≧▽≦)/!!!


⑯中はこんな感じ♪
(細かいトルクの設定等もこれ1冊でOK~!!! トルクレンチ無いんですけどね~┐('~`;)┌)


必要な方には工具をお貸ししますので、H内までご相談くださいませませ☆
(但し会社のメンバーのみですよぉ~☆)
